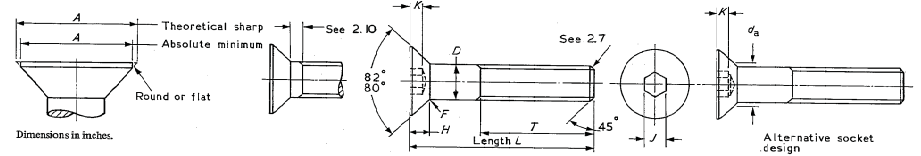

Dimensions of hexagon socket Countersunk head screws with,ISO inch (Unified) threads

Hexagon Socket Countersunk Head Screws BS 2470

Hexagon Socket Countersunk Head Screws BS 2470

Nominal Size D A H J K Fillet radius T
Body diameter Head diameter* Head height Hexagon socket size Key engagement F da Thread length
Max. Min. Theoretical sharp max. Absolute min. Reference. Flushness tolerance Nom. Min. Min. Max. Min.
0 0.0600 0.0568 0.138 0.117 0.046 0.006 0.035 0.025 0.003 0.072 0.500
1 0.0730 0.0695 0.168 0.143 0.057 0.007 0.050 0.031 0.003 0.089 0.625
2 0.0860 0.0822 0.197 0.168 0.066 0.008 0.050 0.038 0.004 0.106 0.625
3 0.0990 0.0949 0.226 0.193 0.075 0.010 1/16 0.044 0.004 0.119 0.625
4 0.1120 0.1075 0.255 0.218 0.085 0.011 1/16 0.055 0.005 0.136 0.750
5 0.1250 0.1202 0.281 0.240 0.093 0.012 5/64 0.061 0.006 0.153 0.750
6 0.1380 0.1329 0.307 0.263 0.100 0.013 5/64 0.066 0.006 0.168 0.750
8 0.1640 0.1585 0.359 0.311 0.116 0.014 3/32 0.076 0.007 0.194 0.875
10 0.1900 0.1840 0.411 0.359 0.131 0.015 1/8 0.087 0.009 0.220 0.875
1/4 0.2500 0.2435 0.531 0.476 0.167 0.016 5/32 0.111 0.009 0.280 1.000
5/16 0.3125 0.3053 0.656 0.589 0.205 0.017 3/16 0.135 0.012 0.342 1.125
3/8 0.3750 0.3678 0.781 0.704 0.241 0.018 7/32 0.159 0.015 0.405 1.250
7/16 0.4375 0.4294 0.844 0.755 0.242 0.018 1/4 0.159 0.018 0.467 1.375
1/2 0.5000 0.4919 0.937 0.857 0.260 0.018 5/16 0.172 0.020 0.530 1.500
5/8 0.6250 0.6163 1.188 1.065 0.335 0.022 3/8 0.220 0.024 0.655 1.750
3/4 0.7500 0.7406 1.438 1.293 0.410 0.024 1/2 0.220 0.030 0.780 2.000
