ASME B18.15 Forged Eye Bolts - Type 1

Nominal Size or Basic Screw Diameter	Machine Screw Length, L	These Lengths or Shorter are Undercut		Head Diameter, A		Head Side Height, H,	Head Crown Height, C	Total Head Height, O	Slot Width, J		Slot Depth, T		Protrusion Above Gaging Diameter, F		Gaging Diameter, G
Nominal Size or Basic Screw Diameter	Machine Screw Length, L	Type A & AB Tapping Screws	Other types of Tapping Screws	Max	Min	Head Side Height, H,	Head Crown Height, C	Total Head Height, O	Max	Min	Max	Min	Max	Min	Gaging Diameter, G
0	-	-	-	0.087	0.080	0.028	0.014	0.042	0.017	0.010	0.023	0.016	-	-	-
0	1/8	3/16	1/8	0.112	0.096	0.035	0.021	0.056	0.023	0.016	0.030	0.025	0.047	0.031	0.078
1	1/8	3/16	5/32	0.137	0.120	0.043	0.025	0.068	0.026	0.019	0.038	0.031	0.053	0.035	0.101
2	1/8	3/16	3/16	0.162	0.144	0.051	0.029	0.080	0.031	0.023	0.045	0.037	0.058	0.039	0.124
3	1/8	7/32	7/32	0.187	0.167	0.059	0.033	0.092	0.035	0.027	0.052	0.043	0.064	0.044	0.148
4	3/16	1/4	1/4	0.212	0.191	0.067	0.037	0.104	0.039	0.031	0.059	0.049	0.069	0.048	0.172
5	3/16	1/4	1/4	0.237	0.215	0.075	0.041	0.116	0.043	0.035	0.067	0.055	0.075	0.053	0.196
6	3/16	5/16	5/16	0.262	0.238	0.083	0.045	0.128	0.048	0.039	0.074	0.060	0.080	0.057	0.220
7	-	3/8	3/8	0.287	0.262	0.091	0.049	0.140	0.048	0.039	0.081	0.066	0.085	0.062	0.243
8	1/4	7/16	7/16	0.312	0.285	0.100	0.052	0.152	0.054	0.045	0.088	0.072	0.091	0.066	0.267
10	5/16	1/2	1/2	0.362	0.333	0.116	0.060	0.176	0.060	0.050	0.103	0.084	0.102	0.075	0.313
12	3/8	9/16	9/16	0.341	0.380	0.132	0.068	0.200	0.067	0.056	0.117	0.096	0.113	0.084	0.362
14	-	5/8	-	0.462	0.427	0.148	0.076	0.224	0.075	0.064	0.132	0.108	0.125	0.093	0.410
1/4	7/16	5/8	5/8	0.477	0.442	0.153	0.079	0.232	0.075	0.064	0.136	0.112	0.129	0.095	0.424
16	-	3/4	-	0.512	0.475	0.164	0.084	0.248	0.075	0.064	0.146	0.120	0.136	0.102	0.457
18	-	13/16	-	0.561	0.522	0.180	0.092	0.272	0.084	0.072	0.160	0.132	0.147	0.111	0.505
5/16	1/2	13/16	5/8	0.597	0.556	0.191	0.099	0.290	0.084	0.072	0.171	0.141	0.155	0.117	0.539
20	-	13/16	-	0.611	0.569	0.196	0.100	0.296	0.084	0.072	0.175	0.144	0.158	0.120	0.553
24	-	1	-	0.711	0.664	0.228	0.116	0.344	0.094	0.081	0.204	0.168	0.181	0.138	0.648
3/8	9/16	-	5/8	0.717	0.670	0.230	0.117	0.347	0.094	0.081	0.206	0.170	0.182	0.139	0.653
7/16	5/8	-	3/4	0.760	0.715	0.223	0.122	0.345	0.094	0.081	0.210	0.174	0.195	0.150	0.690
1/2	3/4	-	3/4	0.815	0.765	0.223	0.131	0.354	0.106	0.091	0.216	0.176	0.212	0.163	0.739
9/16	-	-	-	0.932	0.878	0.260	0.150	0.410	0.118	0.102	0.250	0.207	0.239	0.184	0.851
5/8	-	-	-	1.050	0.990	0.298	0.169	0.467	0.133	0.116	0.285	0.235	0.266	0.206	0.962
3/4	-	-	-	1.285	1.215	0.372	0.206	0.578	0.149	0.131	0.353	0.293	0.318	0.240	1.186

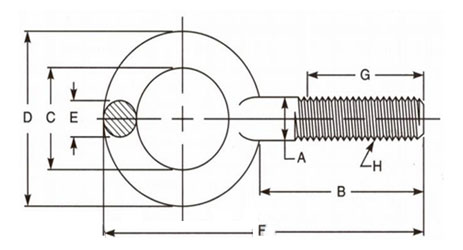

ASME B18.15 Forged Eye Bolts - Type 1 (Straight Shank)

ASME B18.15 Forged Eye Bolts - Type 1

Dimensions ASME B18.15 Forged Eye Bolts - Type 1
